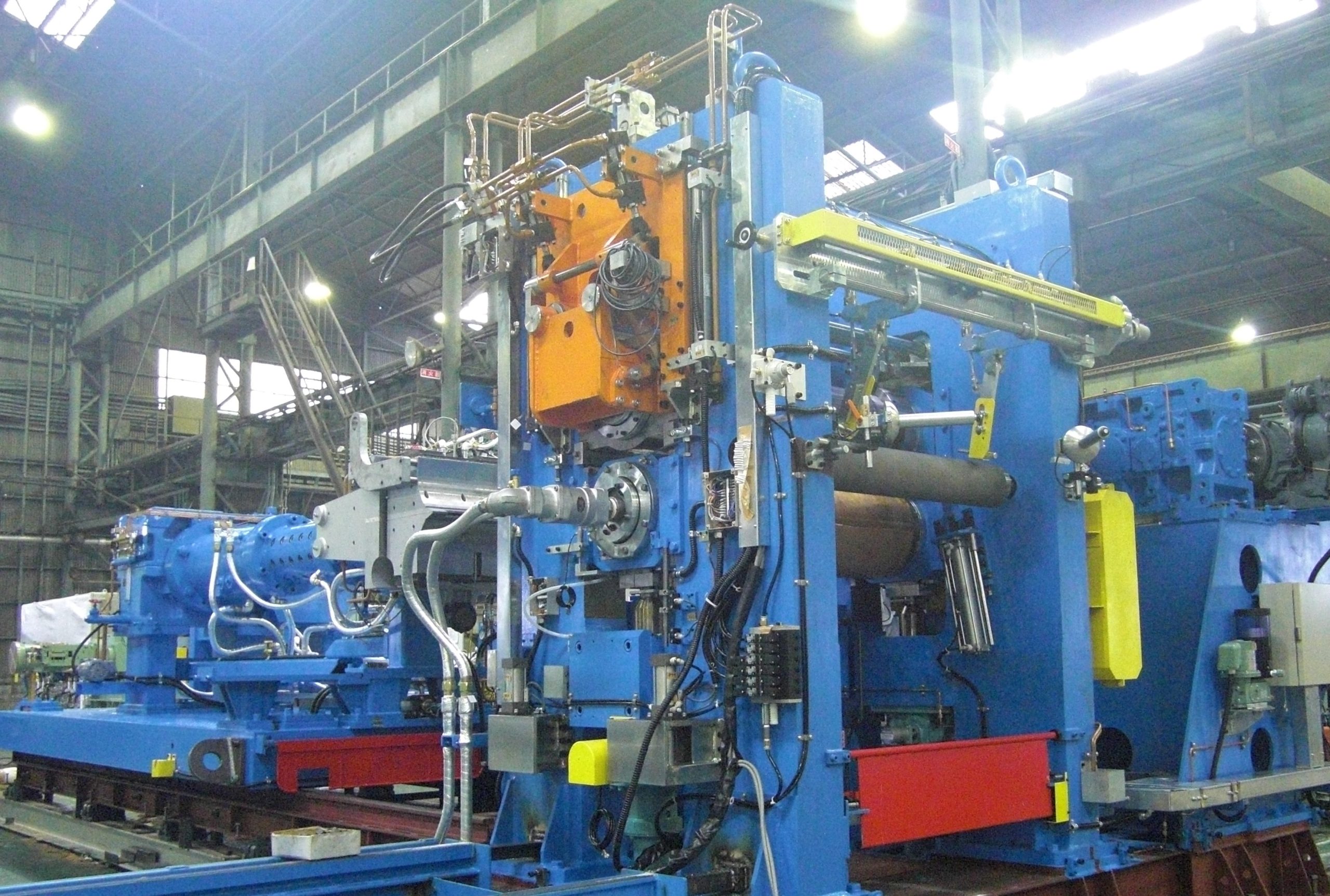

自動スリーブ交換式ローラーヘッドユニット

概要

従来型カレンダーシステムよりも優れた特性をもつローラーヘッドユニット。

ローラーヘッドユニットは、1層或いは2層の押出機、ダイヘッド、竪型2本カレンダー機、ヘッドクランプ装置によって構成されます。
広幅ヘッドとカレンダー機がゴムコンパウンドを気泡のない均一厚（0.5mm から 20mm 又はそれ以上）のシートに仕上げます。
当社のローラーヘッドは他社の従来型カレンダーシステムに較べ優れた特性をもっており、インナーライナー、ゴムシート、Ⅴベルト、およびその他ゴム製品の生産に最適です。

自動スリーブ交換式ローラーヘッドユニット

スリーブ交換式ローラーヘッドユニットは、プロファイル付きのインナーライナー生産に使用され、乗用車、トラック、バス用タイヤに利用されます。カレンダー本体に付属するロールにプロファイルスリーブが組込まれており、自動システムにより、組込み、予熱、プロファイルスリーブ交換が3分以内に行える生産性、安全性に優れた装置です。自動押出圧力制御システムがあり、プロファイルインナーライナー或いは、プロファイルシートを精度良く（0.5mmから20mm）生産できます。この装置はトラック、バス、乗用車用の気泡のないプロファイル付きインナーライナー生産に最適です。

スリーブ自動交換システム

ニーズに応じた様々な交換機構

当社のスリーブ交換式ローラーヘッドユニットは、お客様がご使用される運転環境に応じ、自動交換式と手動交換式の提案が可能です。自動交換の場合は、予熱炉からのスリーブ出し入れからスリーブ交換までを全自動で行うことができ、生産性、安全性ともに非常に優れた装置です。また、手動交換式は専用のＣ型ハンガーを使用し、容易にスリーブを脱着することが可能です。

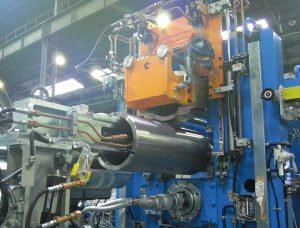

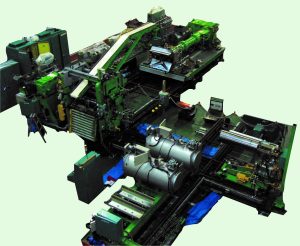

自動スリーブ交換装置

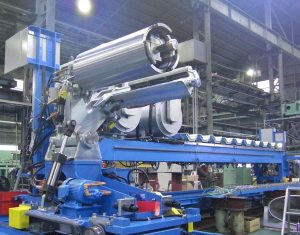

自動スリーブ交換装置（移動台車）

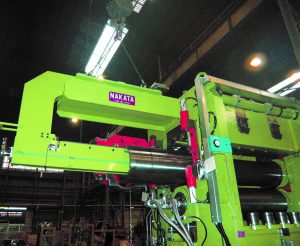

手動スリーブ交換装置（C型ハンガー）

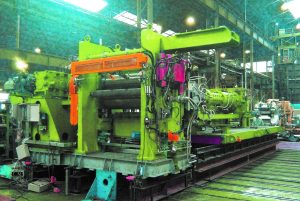

手動スリーブ交換装置

仕様

押出機&ローラーヘッド主要スペック

	シートヘッド開口		カレンダーロール		製品シート
モーター容量 Kw	幅 (mm)	高さ (mm)	ロール径	面長	幅 (mm)	厚み (mm)
200	1850	30	<600>	<2000>	1450	1.5〜9
450	2300	28	700	2500	2200	1〜15
300	1300	28	500	1500	1200	0.5〜4
200	1050	28	400	1300	270〜	0.5〜5
110	700	10	500	1500	1250	0.1〜1.0
45	600	22	310	900	500	1.5〜5
30	550	8	400	700	550	0.2〜2.0
18.5	185	5	200	250	100	0.5
7.5	95	3	120	150	100	0.3〜2
4.4	30	3	80	48	40	0.5
